フォトンカウンティング
フォトンカウンティングは、単一の光子 (光量子)を検出して数えるための、高感度な測定手法です。従来のアナログ検出方式では、光強度を電流や電圧として連続信号として測定しますが、フォトンカウンティングでは光子1個1個の到来事象を直接的に記録します。この方式は、アナログ増幅でノイズが増加しやすい低照度環境において、特に優れた感度を発揮します。
フォトンカウンティングの原理
フォトンカウンティングは、個々の光子を検出してその数をカウントすることで、光強度を求める方式です。光電子増倍管 (PMT)では、各光子の検出によってアバランシェ増倍を経た離散的な信号が生成され、その1回1回がカウント対象となります。
フォトンカウンティングを可能にする中核的な電子回路素子が、コンパレータです (図1参照)。コンパレータには参照電圧 (しきい値)が設定されており、このしきい値を超えた信号のみを有効な光子信号として認識し、背景ノイズは無視します。
コンパレータは、入力信号の振幅がしきい値を超えているかどうかを継続的に比較します。入力信号がしきい値を上回った瞬間にデジタルパルスが生成され、光子の検出イベントが記録されます。

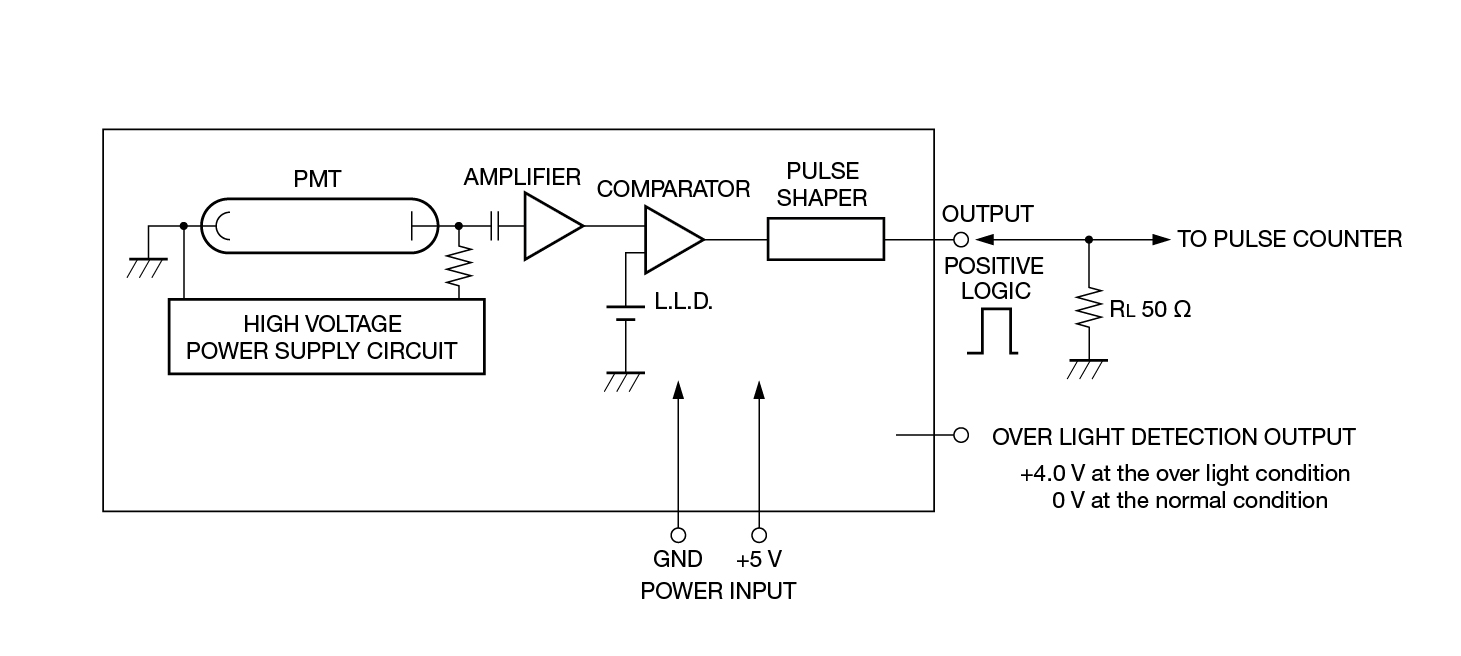

図 1：フォトンカウンティングにおけるコンパレータ回路
フォトンカウンティングの主な利点
フォトンカウンティングには、アナログ検出に対していくつかの利点があります。
- 高感度と検出限界の向上
各光子を個別にカウントするため、非常に低い光レベルに対して高い感度を発揮します。アナログ方式では増幅が必要になり、ノイズが増加する可能性がありますが、フォトンカウンティングでははるかに弱い光でも正確に検出できます。 - 精度の向上とノイズ低減
個々の光子に着目することで、バックグラウンドノイズの影響を抑え、光子イベントを直接カウントできます。その結果、アナログ検出方式と比較して、低照度条件下でより精度の高い測定が可能になります。 - 適用範囲の拡大
高感度かつ高い精度を備えたフォトンカウンティングは、一般的なアナログ検出技術では困難な低照度アプリケーションにも適用可能です。たとえば：
- 低照度蛍光顕微鏡観察：微弱な蛍光シグナルの検出が重要となる用途。
- アストロパーティクル物理学：微弱な天体や天文現象を検出する用途 (図2参照)。
- 医用イメージング：PET (陽電子放射断層撮影法)のように、高感度が求められる技術。
- 高エネルギー物理学：希少な粒子相互作用を検出する用途。

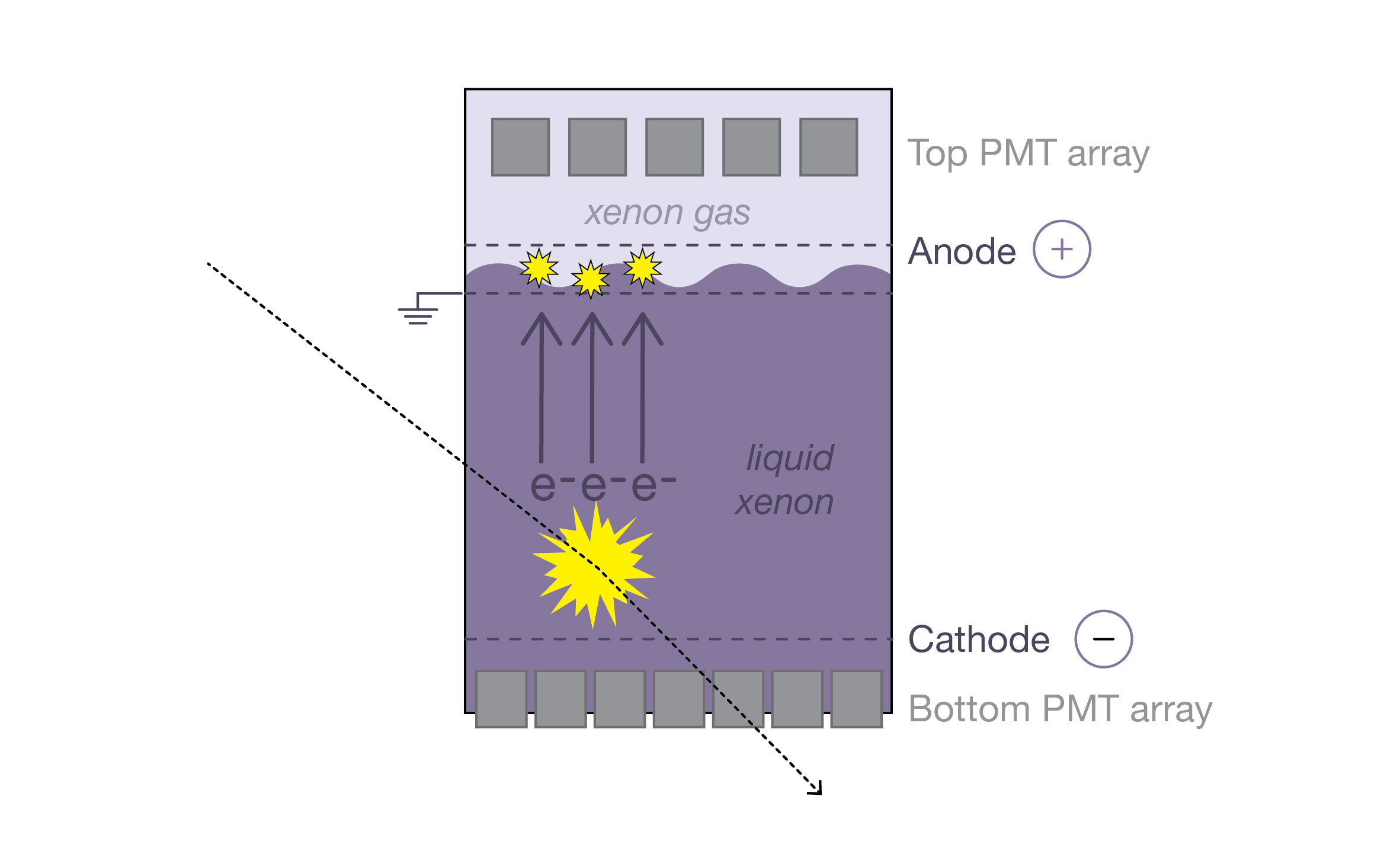

図2：アストロパーティクル物理学におけるフォトンカウンティング
フォトンカウンティングの制約と課題
フォトンカウンティングには大きな利点がありますが、同時にいくつかの課題も存在します。
- カウントレートの制限：極めて高い光子レートでは、デッドタイムや飽和などの影響により、正確にカウントできない場合があります。
- 複雑さ：フォトンカウンティングシステムは、セットアップや運用がより複雑になることがあります。
- コスト：特に高性能な光電子増倍管 (PMT)を使用する場合、アナログ検出器と比較して機器のコストが高くなる傾向があります。
なぜPMTはフォトンカウンティングに最適なのか
PMTはその特性により、単一光子検出やフォトンカウンティング用途で広く利用されています。
- 高いゲイン：PMTは単一光子による信号を大きく増幅できるため、検出が可能になります。
- 高速応答：フォトンカウンティングの精度に不可欠な高速応答特性を備えています。
- 低ダークカウントレート：高品質なPMTは素性ノイズが非常に少なく、誤カウントの発生を抑えられます。
フォトンカウンティングに最適化されたPMTの種類

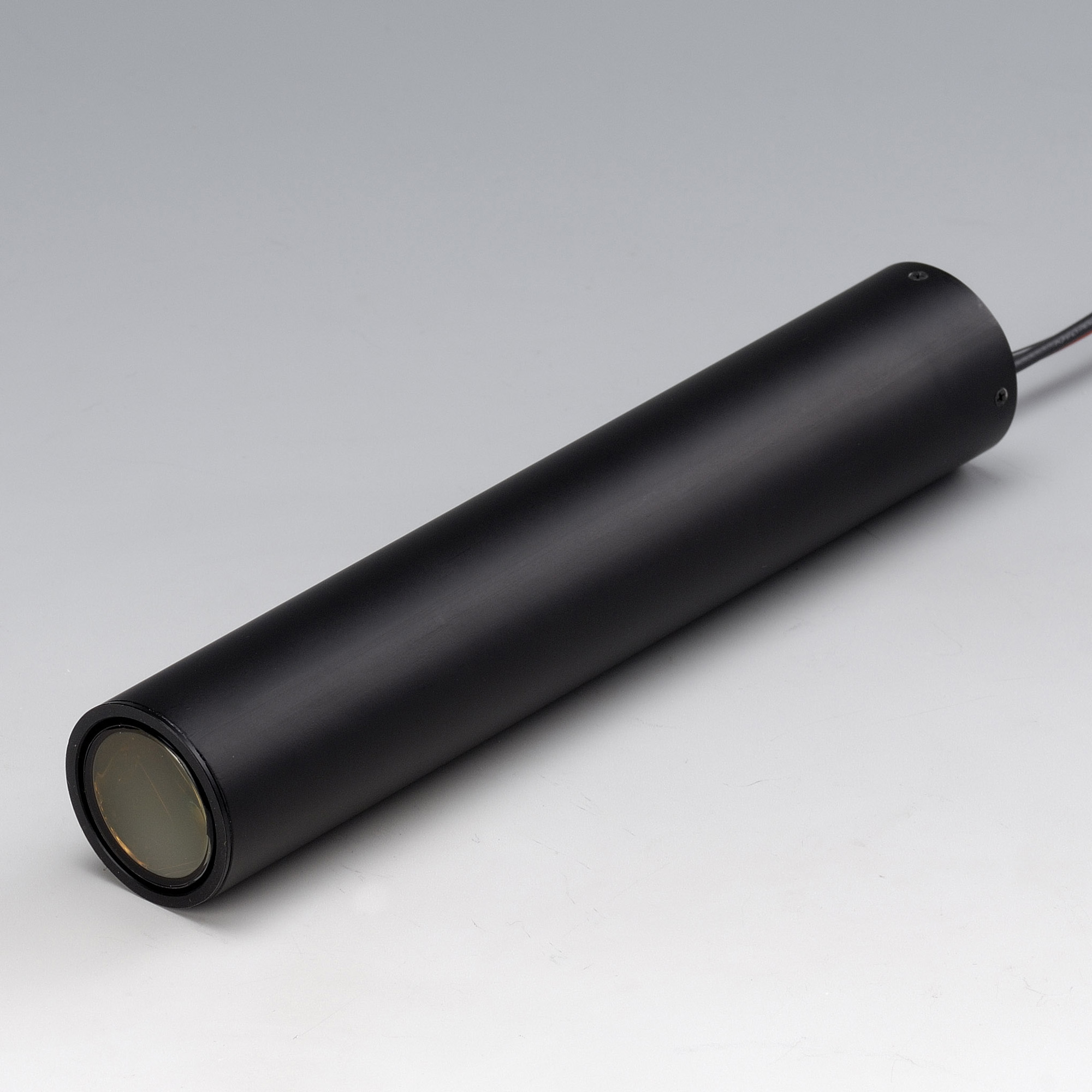

浜松ホトニクスのフォトンカウンティングヘッドH11123
特定のPMTは、フォトンカウンティング用途に特化して設計されています。
- 単一光子検出用PMT：高いゲインと低ノイズ特性を備え、単一光子を正確に検出できるように設計されています。
- 低ノイズPMT：ダークカウントや電子ノイズを低減するように特別に設計されています。
- フォトンカウンティングヘッド：PMTと電子回路を一体化したもので、H11123などが該当します。
フォトンカウンティングの代替技術
浜松ホトニクスのSPADモジュール C11202-050 (1 ch SPADモジュール、可視域向け)
フォトンカウンティングは、次のようなデバイスでも実現できます。
- アバランシェフォトダイオード (APD)： C11202-050は、TCSPC (Time-Correlated Single Photon Counting)システムで特に使用されます。
- シリコンフォトマルチプライヤ (SiPM)またはMulti-Pixel Photon Counter (MPPCⓇ)：高い光子検出効率を備えた半導体検出器を必要とする用途で使用されます。
PMTとMPPC (SiPM)の比較
| 特性 | PMT | MPPC |
|---|---|---|
| ゲイン | 高い | 中程度 |
| ノイズ | 低い | PMTより高い |
| ダイナミックレンジ | 広い | 中程度 |
| 磁場感度 | 感度あり | 耐磁性が高い |
| 脆さ | 割れやすい | 頑丈 |
| 動作電圧 | 高電圧が必要 | 低電圧で動作 |
適切な技術の選択
- 高感度、低ノイズ、広いダイナミックレンジが求められる場合は PMTを使用します。
- 小型で堅牢、かつ低電圧で動作するソリューションを必要とする場合は MPPCを使用します。

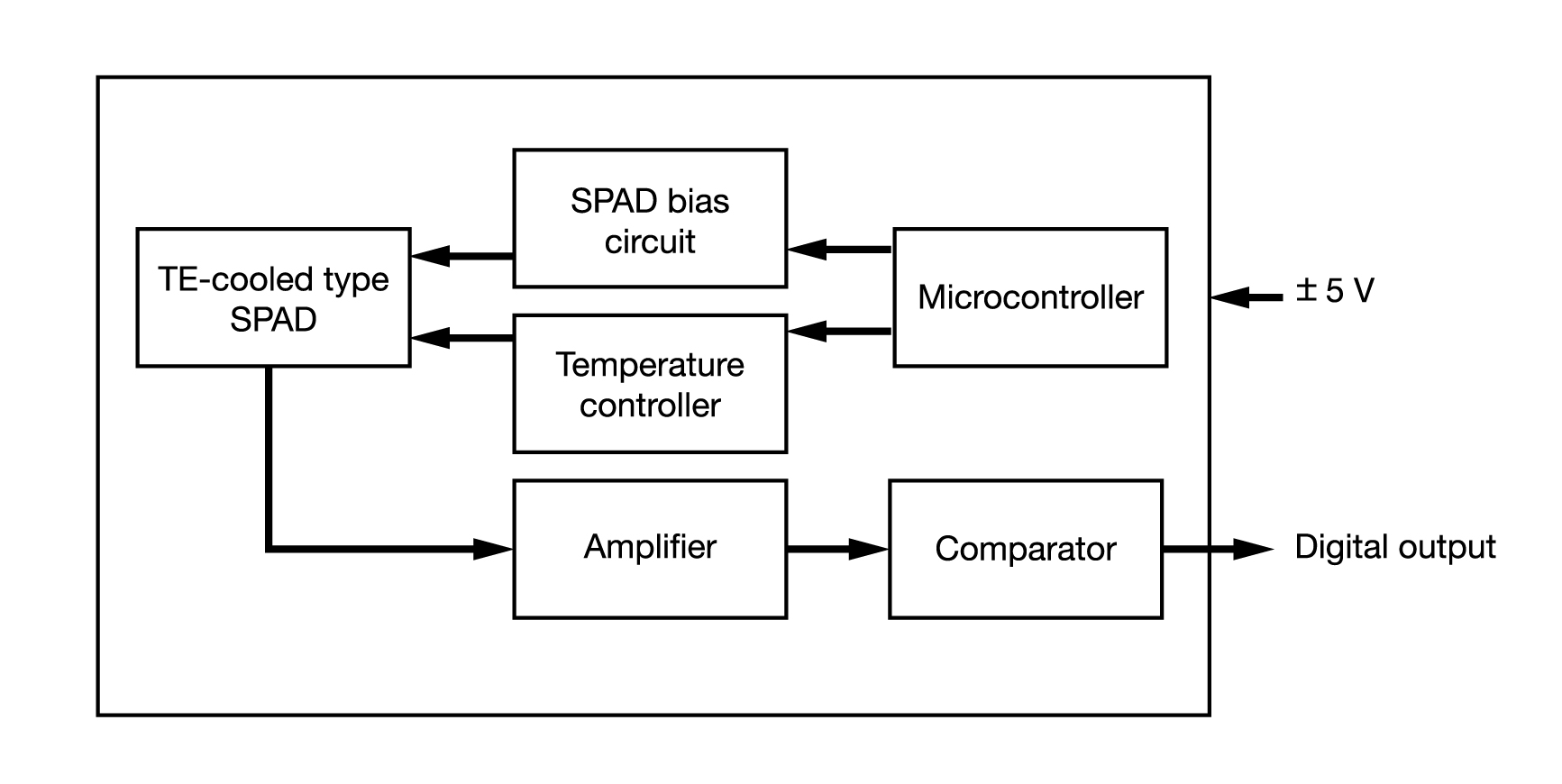

図3：SPADを用いたデジタルフォトンカウンティングのブロック図
まとめ
フォトンカウンティングは、極めて弱い光を高い精度で検出できる強力な手法です。いくつかの制約はあるものの、PMTやその他の代替検出技術の進歩により、その応用範囲はさらに広がり続けています。PMTと MPPCの利点やトレードオフを理解することで、特定の科学用途や産業用途に最適な技術を選択することができます。
