フォトカソード：仕組みと選択可能な種類

フォトカソードは、光電子増倍管 (PMT)の真空内部で入力窓のすぐ内側に成膜された、薄い光感受性膜です。光が入力窓を通過するとフォトカソードと相互作用し、光電効果によって光子が光電子へと変換されます。生成される光電子の数は、入射光子の数に比例します。

フォトカソード材料の選択は、PMTの分光感度に大きく影響します。フォトカソードには、各種アルカリ材料や III-V 族半導体が使用されます。選択した窓材と組み合わせて、PMTの波長感度特性が決まります。たとえば、バイアルカリフォトカソードはUVおよび可視領域に感度を持ちますが、GaAsPフォトカソードはUV感度を持たない一方で可視領域で高性能を発揮します。

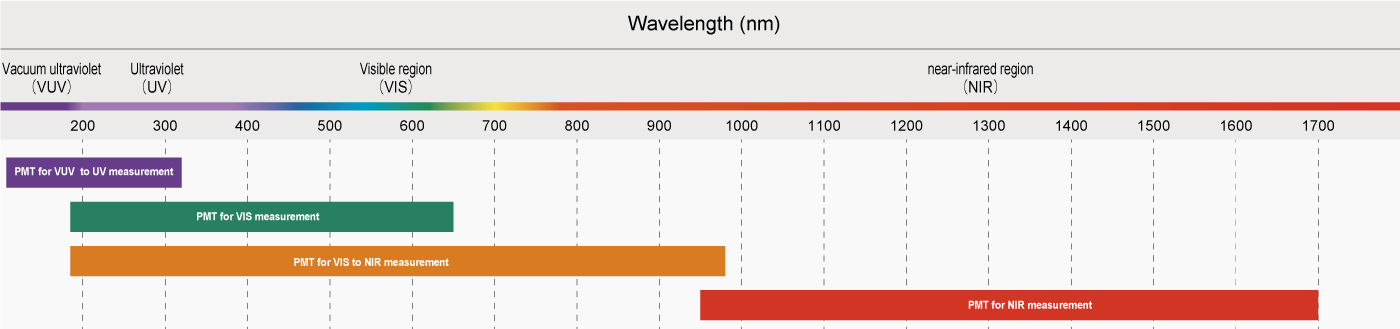

浜松ホトニクスでは、極端な波長域に対応するフォトカソードも開発しています。たとえば、Cs-IやCs-Teフォトカソードはソーラーブラインドであり、115 nmまでのUV検出を可能にします。一方、GaAs、InGaAs、InGaAsPなどの先進的なIII-V族半導体フォトカソードを採用した NIR-PMTも製造しており、1700 nmまでの検出が可能です。

透過型フォトカソードと反射型フォトカソードの比較

波長感度以外にも、フォトカソードは光電子放出プロセスによって分類することができます。

透過型フォトカソードは半透明で、通常は入力窓の内側に直接成膜されます。放出された光電子は、入射光と同じ方向へ進みます (例：ヘッドオン型PMT)。

反射型フォトカソードは不透明で、真空管内部の金属板上に形成され、入力窓側を向いて配置されます。光電子は入射光とは反対方向に放出されます。

同じ材料であっても、透過型と反射型のフォトカソードでは、分光応答範囲が異なる場合があります。

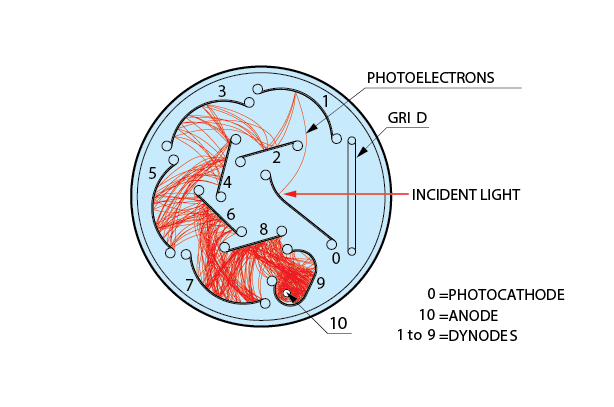

Circular-cage type

図1: サーキュラーケージ型

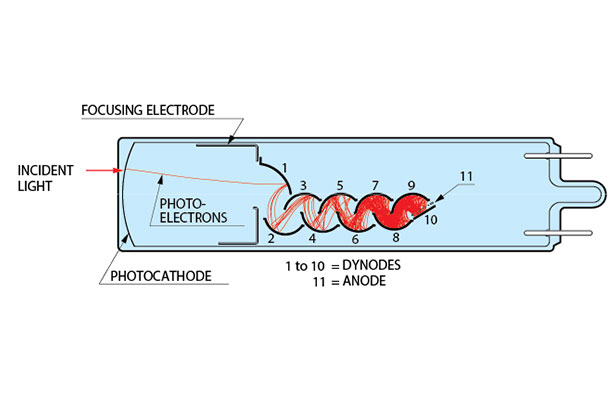

Linear focus type

図2：リニアフォーカスタイプ

フォトカソード材料、放出モード、そして窓材の組み合わせに基づく分光応答範囲の詳細なガイドについては、こちらの光電子倍増管その基礎と応用第4版.pdf (34～37ページ)をご参照ください。

Hamamatsu PMTs: A wide range of shapes and sizes

多様な形状とサイズ

さらに、フォトカソードは薄膜成膜プロセスによって製造されるため、さまざまな形状やサイズに対応することができ、柔軟な寸法設計が可能です。当社では、非常に小型の½インチから20インチ級の大型管まで、幅広いPMTサイズを製造しており、形状も円形、四角形、六角形などに加えて、平面型や曲面型の受光面にも対応しています。

トランジットタイムスプレッド：定義と性能

トランジットタイムスプレッド (TTS)とは、PMT内で光電子がフォトカソードからアノードへ到達するまでに要する時間のばらつきを指します。これはPMTのタイミング精度に直接影響し、高い時間分解能が求められるアプリケーションにおいて重要な要素となります (図3および図4参照)。

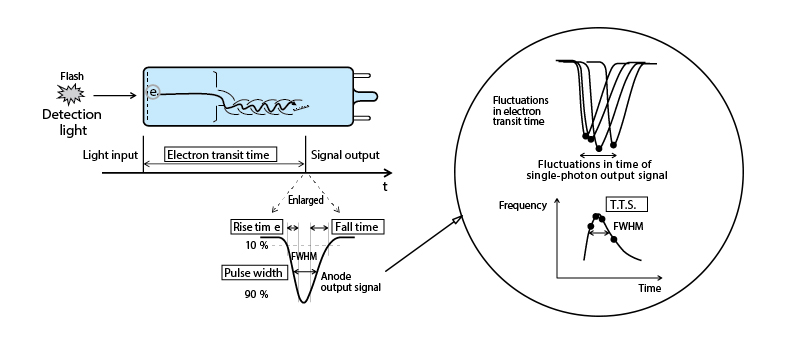

Concept of time characteristics

図3：時間特性の概念

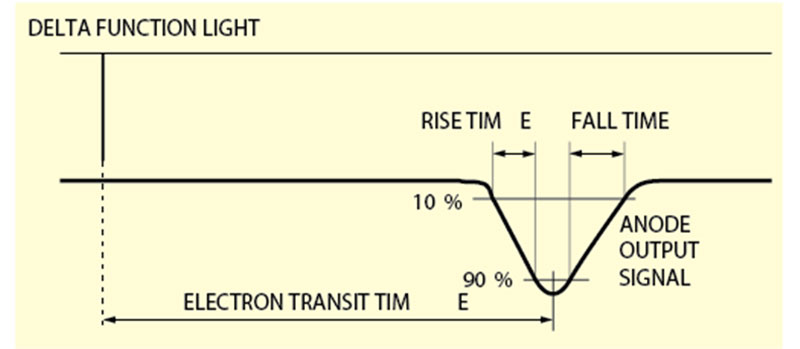

Definitions of rise/fall times and election transit time

図4：立ち上がり時間／立ち下がり時間と電子走行時間の定義

TTSは光子検出精度にどのように影響するのでしょうか

TTSは光子検出の精度と分解能の双方に影響します。

時間分解能：TTSが大きいほどタイミング測定の不確かさが増大し、近接した光子イベントの区別が曖昧になります。
精度：TTSが大きいと、時間測定の誤差が生じやすくなり、特に高いタイミング精度が要求されるTCSPC (Time-Correlated Single Photon Counting)や飛行時間測定などの用途で問題となります。

TTSのばらつきに寄与する要因

TTSのばらつきには、次のような要因が影響します。

光子の入射位置：光子がフォトカソード上のどこに入射するかによって、光電子の走行時間が変化します。
ダイノード構造：ダイノードの設計や配置間隔によって、電子の増倍過程や走行時間が変動します。
電圧変動：PMTに印加される高電圧が変動すると、電子の加速や時間のばらつきに影響を与えます。
温度依存性：温度変化はPMTの性能 (TTSを含む)に影響を及ぼす可能性があります。

TTSの測定と評価方法

TTSは、光子の到来時間のタイミング分布における半値全幅 (FWHM)を用いて評価するのが一般的です。

これは次のような方法で求められます。

タイミング校正：既知の光源と高精度のタイミング電子回路を用いて測定する方法。
メーカー仕様：TTSの値はデータシートにも記載されており、多くの場合 ns (ナノ秒)単位で示されます。

優れたTTS特性を備えたPMT

特定のPMTは、その設計上の特徴により、優れたTTS (Transit Time Spread)性能を発揮します。

高ゲインPMT：高いタイミング精度が求められる特殊用途で使用されることが多いです。
低ノイズPMT：電子ノイズを抑えることで、タイミング精度の向上に寄与します。

低いTTSが求められるアプリケーション

低いTTS は、以下のようなアプリケーションで重要になります。

Time-Correlated Single Photon Counting (TCSPC)：フォトン到達時刻を高精度で測定するために不可欠です。
Time-of-Flight (TOF) 質量分析：粒子の到達時間を正確に測定することで、質量を決定します。
高エネルギー物理実験：粒子検出のタイミングを高精度で取得することが求められます。

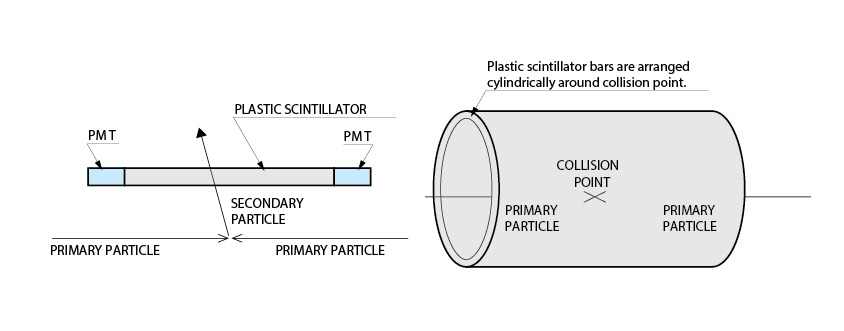

Detector and overall schematic of a TOF counter

図5：TOFカウンタの検出器および全体構成図

TTS最適化におけるトレードオフ

TTSを改善する際には、いくつかのトレードオフが生じる場合があります。

コスト：優れたTTS性能を備えたPMTは、高度な製造技術や材料を使用するため、価格が高くなる場合があります。
複雑さ：最適なTTSを得るためには、より高度な電子回路やキャリブレーションが必要となり、システムの複雑さが増すことがあります。
サイズと電力：高性能なPMTは、安定動作のためにより大きなスペースや電力を必要とする場合があり、システム構成によっては考慮が必要です。

TTS性能におけるPMTとMPPC® (SiPM)の比較

TTS特性	PMT	MPPC
利点	高いゲインと低ノイズ特性により、一般的に低いTTSを実現します。	小型で低電圧動作が可能です。近年の技術開発により、TTS性能が向上しています。
欠点	高電圧での動作が必要になります。	歴史的にはTTSが高い傾向がありましたが、技術的改良によりこの差は縮まりつつあります。

浜松ホトニクスでは、PMTとMPPCの両技術における進歩を通じて、TTS性能を継続的に向上させています。PMTでは、電子増倍機構やダイノード構造を最適化することで設計を改善し、高電圧動作を安定させるための電子回路の強化により、タイミング精度をさらに高めています。また、MPPC技術においてもタイミングばらつきを低減するための開発が進められており、PMTとの性能差は縮まりつつあります。

PMTの寿命と応答回復

PMTは、UV、可視、NIRの各波長域にわたる微弱光に高い感度を示し、最大で1,000万倍の信号増幅が可能です。動作寿命は一般的に数千時間に及びますが、動作条件や高強度光への曝露などにより、劣化が早まる場合があります。

PMTの経年変化と回復

PMTのエージングは、感度の低下やノイズレベルの上昇として現れ、これは主に光電面やダイノードの緩やかな劣化によって生じます。これに影響する要因としては、以下が挙げられます。

高強度光への曝露により、光電面の劣化が加速する場合があります。
高電圧または高温での動作は、PMTの寿命を短くする要因になります。

エージングからの回復が可能な場合もあり、代表的な方法として以下が挙げられます。

アニーリング：光電面材料を再活性化するために、一定時間の制御加熱を行います。
予防措置：光電面を損傷する可能性のある高エネルギー光子を遮断する適切なフィルターの使用や、安定した動作環境の維持が有効です。

浜松ホトニクス製PMTの性能向上

新しい材料や技術に関する研究が進むことで、PMTの寿命と性能は引き続き向上しています。たとえば、光電面材料の改良により、エージングの影響に対する耐性が高くなっています。浜松ホトニクスにおける最近の研究開発では、特に高エネルギー実験において高いアノード電荷の蓄積に耐える必要がある状況で、応答回復性能が大幅に改善されています。

図6 & 7：HL-LHC ATLASハドロンカロリメータアップグレード向け新型PMTの長期エージング試験

（F. Scuri、ATLAS Tile Calorimeter Systemを代表して、Istituto Nazionale di Fisica Nucleare - Sezione di Pisa, Italy）

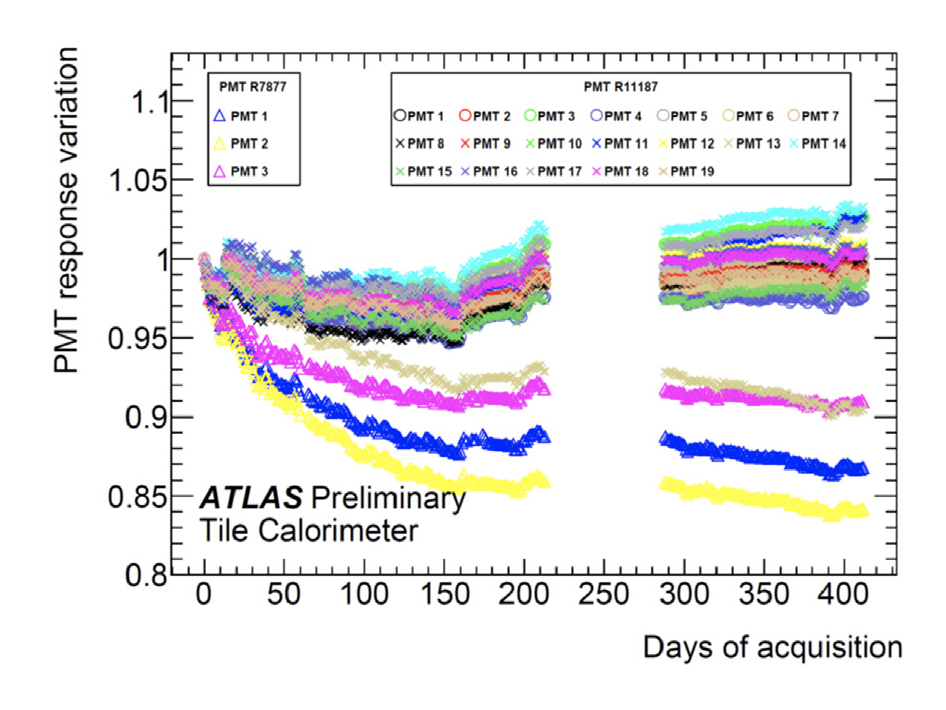

Variation of the PMT response as a function of time

図6：PMT応答の時間変化

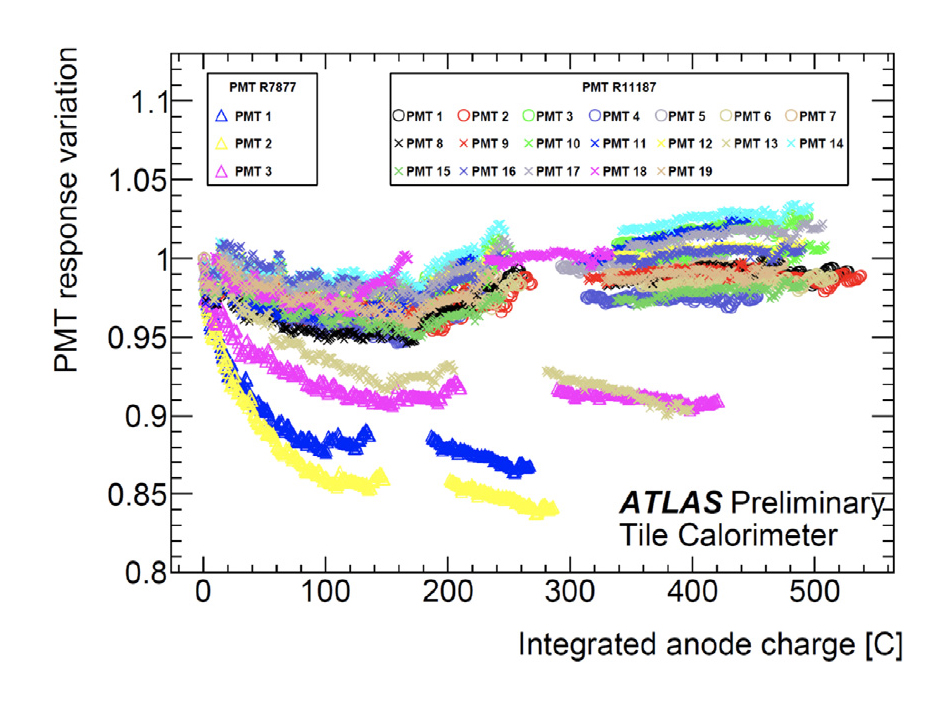

Variation of the PMT response as a function of the ubtegrated anode charge

図7：PMT応答の積分アノード電荷に対する変化

ATLASカロリメータによるR7877 PMTのデータからは、以下の点が示されています。

新しいPMTモデルでは、試験したサンプルのうち1つを除き、応答低下は5％以下に抑えられていました。一方、旧モデルでは10％以上の低下が見られました。
応答の初期低下は旧PMTモデルでより大きく現れており (左側のボックス内の三角印は旧PMTを示します)、応答の変動幅も旧モデルの方が大きくなっていました。これに対し、新しいPMTモデルは、経時的な応答の一貫性と安定性が高いという結果が得られています。

これらの結果は、特に高放射線環境において、新しい浜松ホトニクスのPMTが優れた応答安定性を示すことを示しています。材料の改良や設計最適化によって性能劣化が抑えられており、最新のPMTは長期的なアプリケーションにおいてより高い信頼性を発揮します。

今後の展望

光電面技術、TTSの最適化、そして応答回復に関する進歩により、PMTの性能はさらに向上し続けています。浜松ホトニクスはPMT技術革新の最前線に立ち、高感度、高いタイミング精度、広い波長域が求められる科学および産業分野のアプリケーションにおいて、これらの検出器が今後も重要な役割を果たせるよう取り組んでいます。
