光検出の基礎
光電子増倍管 (PMT)は、長年にわたり光検出の主要な技術として利用されてきました。特定の用途で利点を持つsilicon photomultiplier (SiPM)が登場した現在でも、PMTは高速応答、低ノイズ、高い利得が求められる場面では欠かせない存在です。その重要性は、スーパーカミオカンデに代表されるニュートリノ物理学の実験からも明確で、PMTは大きな受光面積と極めて低いノイズを実現し、他の光検出器では得られない性能を提供しています。
光電子増倍管の利点
PMTは、非常に高い汎用性を備えた光検出器として知られています。この柔軟性は、形状やサイズ、分光感度範囲、ダイノード構造、読み出し方式など、多様な構成が選択できることにより実現されています。こうした特性により、PMTは医療機器から環境モニタリング、素粒子物理学の実験に至るまで、幅広い用途で利用されています。
浜松ホトニクスは、70年以上にわたりフォトチューブを製造してきました。この間、当社は光検出技術の可能性を広げるため、PMT技術をさまざまな側面から発展させてきました。
- 分光感度範囲：多数の光電面や窓材を組み合わせることで、真空紫外 (VUV)領域から近赤外 (NIR)領域まで感度を持つデバイスを開発。
- サイズ：コンパクトなTO-8パッケージのデバイスから20インチ管まで、用途に応じてさまざまな形状・受光面積を備えたPMTを提供。
- 利得構造：ボックス＆グリッド型やサーキュラケージ型などの従来型ダイノードに加え、メタルチャネル、マイクロチャネルプレート (MCP)、半導体 (アバランシェダイオード)など、多様な利得構造を開発。それぞれが光検出に固有の利点を持つ。
- アクセサリ：高電圧電源、ハウジング、プラグアンドプレイモジュールなどのアクセサリにより、さまざまなシステムへのPMTの組み込みを支援。
PMTの製造プロセスでは、浜松ホトニクスの熟練した専門技術者が担当します。手作業での対応も可能で、単品ごとの要望に合わせたカスタマイズにも応じることができます。
PMT技術の研究開発に対する豊富な経験と継続的な取り組みにより、浜松ホトニクスは現在も世界をリードするPMTメーカーであり続けています。
ガラス加工技術
精密なガラス加工は、PMTの性能を支える重要な要素です。複雑な成形から電極の組み込みに至るまで、浜松ホトニクスは自動化された生産技術と熟練のものづくりを組み合わせることで、再現性、信頼性、そしてカスタム設計への対応力を実現しています。
この動画では、高性能PMTを支える製造プロセスの舞台裏をご紹介します。
PMT動作の基本構成要素

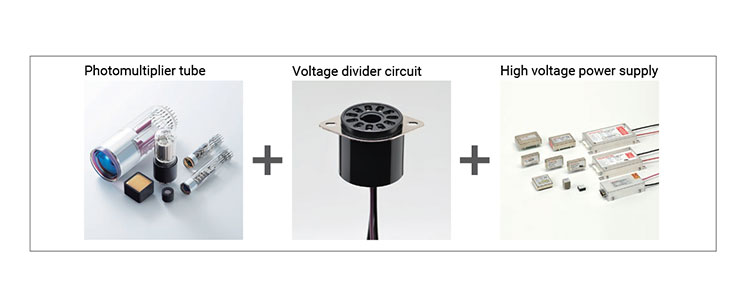

PMTは、光を受けるための入力窓と光電面を備えた真空管、生成された光電子を増倍するための利得構造、そして増倍後の光電子を集めるアノードによって構成されています。さらに、PMTの機能を拡張するためのさまざまなアクセサリが用意されています。
主要なアクセサリ
1) 高電圧電源 (HVPS)
- 光電子の増倍には、利得構造 (ダイノード、メタルチャネル、MCPなど)全体に 通常500〜2000 Vの高電圧を印加する必要があります。
- 印加電圧は利得や信号出力に直接影響するため、安定したHVPSは不可欠です。
- 浜松ホトニクスでは、ベンチトップ型から基板搭載型まで、さまざまな出力電圧を備えたHVPSを提供しています。
2)アンプ
- PMTから出力される高インピーダンスの電流信号を、低インピーダンスの電圧信号へ変換します。
- 浜松ホトニクスのアンプは、優れた出力直線性、広い帯域幅、および多様な電流‐電圧変換係数を備えています。
3) 電圧分配回路
- ダイノード構造を使用する場合、各電極にHVPSの電圧を分配するために用いられます。
浜松ホトニクスでは、電圧分配回路を内蔵したソケットアセンブリ、さらにアンプやHVPSを組み込んだソケットアセンブリを提供しています。
i. Dタイプ：電圧分配回路を内蔵
ii. DAタイプ：電圧分配回路＋アンプ
iii. DPタイプ：電圧分配回路＋HVPS
iv. DAPタイプ：電圧分配回路＋アンプ＋HVPS
4) ペルチェ素子（熱電冷却器）
- PMTの温度を下げることで熱雑音を低減し、S/N比 (信号対雑音比)の向上に寄与します。
5) 磁気シールド
- 外部磁場によるPMT出力の変動を抑えるために用いられるアクセサリです。
PMTモジュール
PMTモジュールは、簡便に使用できる “プラグアンドプレイ” 型のPMTソリューションです。PMT、HVPS、電圧分配回路といった主要な構成要素を一体化しており、必要なのは5 Vや15 Vなどの低電圧入力のみです。
PMTの構成

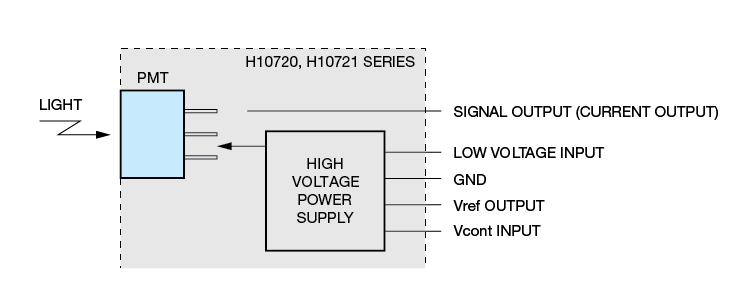

図1：光電子増倍管モジュールのブロック図
浜松ホトニクスでは、以下のような追加機能を備えたモジュールも提供しています。
・電圧出力モジュール：信号処理を容易にするため、アンプを内蔵しています。
・フォトンカウンティングヘッド：フォトンカウンティング回路を内蔵しており、デジタル信号を出力します。この信号は外部カウンタで測定でき、極めて微弱な光を扱うフォトンカウンティング用途に適しています。
・ゲート機能付きPMTモジュール：PMTが光に感度を持つタイミングを制御する電気的ゲート機能 (電子シャッター)を備えています。励起光による不要信号の除去や、高速の時間分解測定に有効です。
・冷却機能内蔵モジュール：ノイズを低減し、S/N比の向上に寄与します。

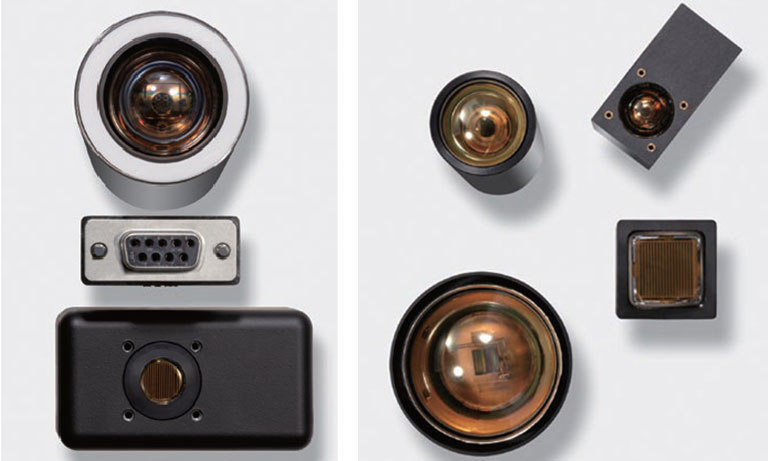

各種PMTの画像

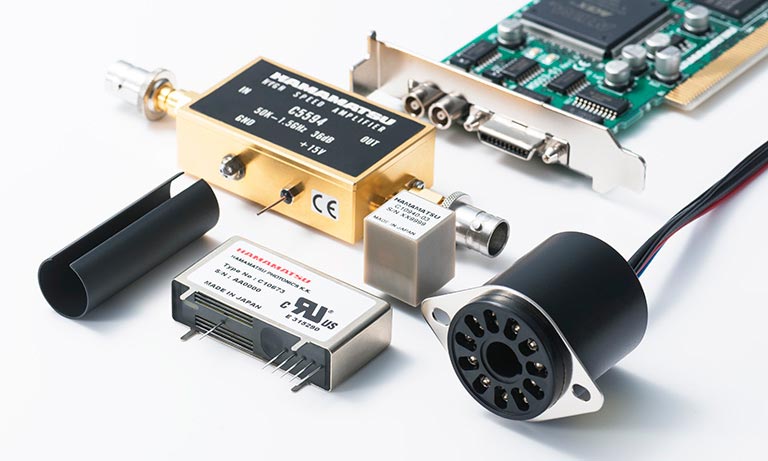

光電子増倍管アクセサリ
PMT技術の比較
ダイノード構造を備えた一般的なPMTは現在も広く利用されていますが、Microchannel plate PMT (MCP-PMT)やhybrid photodetector (HPD)といった代替構造のデバイスも、それぞれに特有の利点を持っています。
| 主な利点 | 主な用途 | 製品ページ | |
|---|---|---|---|
| MCP-PMT | マイクロチャネルプレートによって電子増倍を行い、磁場耐性に優れるほか、立ち上がり時間、立ち下がり時間、トランジットタイムスプレッドなど、優れた時間応答特性を実現します。 | カロリメトリやtime-of-flight (TOF)実験で特に有用です。 | MCP内蔵型 |
| HPD | 独自の方式で信号増幅を行い、極めて弱い光の検出においてより高いS/N比を得られます。 | レーザーマイクロスコピー、時間相関単一光子計数 (TCSPC)、LiDAR、さらに一般的な高エネルギー物理の用途に適しています。 | HPD (ハイブリッド・フォトディテクタ) |
| PMT | 特定の用途で高い性能を保持しており、コストはかかるものの、カスタム仕様によって特殊な要件にも対応できます。 | ダークマターの検出、低放射能が求められる用途、または油井検層 (高温 PMT)に適しています。 | 光電子倍増管 (PMTs) |
今後の方向性
浜松ホトニクスは、新たに生まれる課題や応用分野に対応するため、PMT技術の発展に継続して取り組んでいます。現在、特に重点を置いている開発領域は次のとおりです。
- MCP-PMTの寿命特性の向上
- HPDの動作電圧の低減およびモジュールの選択肢の拡充
浜松ホトニクスは、継続的な技術革新と製品改良を進めることで、PMTが光検出技術の最前線であり続けるよう取り組んでおり、現在の用途だけでなく将来の応用にも応えられる体制を整えています。
参考資料と関連リソース
1. 光電子増倍管 その基礎と応用 第4版、浜松ホトニクス株式会社、2017 年。
2. PHOTOMULTIPLIER TUBES AND ASSEMBLIES FOR SCINTILLATION COUNTING & HIGH ENERGY PHYSICS 浜松ホトニクス株式会社、2024 年。
3. PMT モジュール セレクションガイド、浜松ホトニクス株式会社、2021 年。
